Komponen Steering Knuckle pada komponen Sistem Kemudi

Komponen Steering Knuckle pada komponen Sistem Kemudi - Untuk mengetahui beberapa komponen - komponen sistem kemudi dalam penyetelan sistem kemudi silahkan anda baca artikel Komponen Sistem Kemudi Axle Beam dan berikut ini adalah komponen sistem kemudi Steering Knuckle.

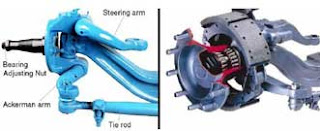

Steering knuckle dan dudukan

Seperti yang terlihat pada gambar dipasang pada as roda depan dengan menggunakan sebuah pin baja keras (heavy steel pin) Steering knuckle atau yang disebut dengan king pin atau knuckle.

Terdiri dari spindle dimana wheel bearing dan wheel hub dipasang steering knuckle. Sedangkan. dan sebuah upper knuckle dan lower knuckle dimana steering arm dan tie-rod arm dihubungkan dan flange dimana pelat penopang rem (brake backing plate).

Pada hub yang berputar pada front hub axle ban depan kendaraan dipasang. Sedangkan yang di-steering (kemudi)kan oleh steering linkage dan berputar (ber-pivot) mengitari kingpin dan Stub axle merupakan bagian steering knuckle.

Keterangan Gambar:

1. King pin bearing

2. Draw key

3. King pin seal

4. King pin

5. Thrust bearing

Seperti yang tampak pada gambar king pin ditopang di dalam plain bearing yang ditekan ke dalam steering knuckle arm dan di dalam satu jenis steering knuckle. king pin terdapat thrust bearing yang terdapat di dasar dan menahan beban dorong (thrust load) ditahan.

Draw key

Axle beam dengan cotter pin atau draw key yang bertemu dengan bagian-bagian rata kingpin dan Kingpin sejajar dan dikunci.

Perangkat king pin tirus

Seperti yang tampak pada gambar merupakan king pin berbentuk tirus seperti diperlihatkan dan terdapat di dalam jenis rancangan steering knuckle lain. Demikian Komponen Steering Knuckle pada komponen Sistem Kemudi. Semoga bermanfaat.
